電動試壓泵一般適用于水或者是液壓油介質，并且其對各種壓力容器、閥門、與管道試驗的時候，都可以起到很大的作用，也可以作為液壓能源來使用，電動試壓泵所提供的壓力在化工、建筑、石油煤炭等行業(yè)都有涉及。那么該設備的結構是怎樣的?工作原理又是什么呢?
電動試壓泵工作原理如下：

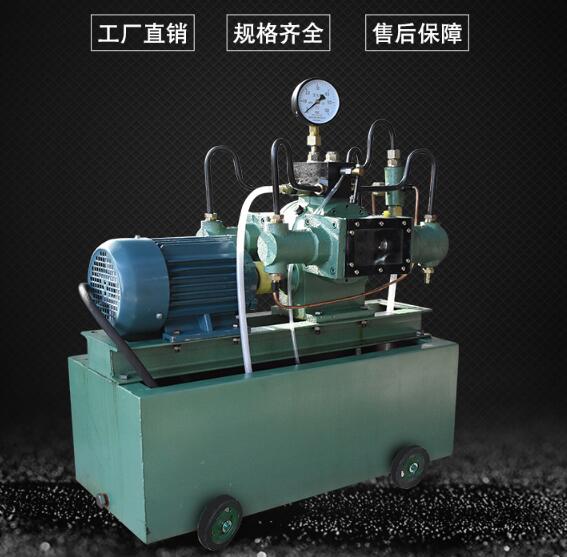

電動試壓泵主要采用臥式三活塞泵型，由電機、電磁啟動器、動力端、液壓端4102、溢流閥、保壓閥、減壓閥1653、泵架、吸排軟管等組成。
總動力行程由電機通過皮帶減速，帶動曲軸連桿機構，將旋轉運動轉化為往復運動。并通過十字頭驅動柱塞在液壓缸內往復運動。
液壓總行程主要由閥組、柱塞輔助液壓缸等組成。在柱塞的作用下，測試介質通過吸入閥和排出閥，形成高壓液體排出。
泵頭的上端裝有安全閥，用于泵的安全保護。出廠前已經設置好，用戶不要隨意調整。
泵頭的右端設有溢流閥，用于調節(jié)泵的輸出壓力和恒定的系統壓力。
泵頭左端設有保壓閥。當試件達到試驗壓力值時，試件停止，閥門自動切斷泵的試驗回路進行保壓。
保壓閥的上端裝有壓力表，以顯示測試壓力。保壓試驗結束后，在保壓閥的前端設置一個泄壓閥，以排出回路壓力，或者如果由于誤操作而使壓力上升到規(guī)定值以上，可以打開泄壓閥的手柄，排出部分壓力，通過微動開關將規(guī)定值升高。
泵的啟動操作由電磁起動器操作。設置開始和停止按鈕。為了保證增壓最后階段試驗壓力的準確值，試驗結束時采用點動增壓。
結構是什么：
(1)液壓端:由泵體、缸套、活塞、吸入閥、排出閥、密封副和安全閥等組成。連桿驅動活塞桿和固定在活塞桿前端的活塞往復運動，將介質吸入泵內并排出。安裝在泵體上的安全閥是一種系統壓力過載保護裝置。當系統壓力達到安全閥的起跳壓力時，安全閥將開啟泄壓。閥門出廠時已根據要求進行了適當調整，用戶不應隨意調整。
(2)動力端:由連接體、偏心套和連桿組成。偏心套直接安裝在電機軸上，電機旋轉。偏心套驅動連桿頭和與之連接的活塞桿作直線往復運動。電動試壓泵的結構與工作原理都非常簡單，該設備在生活中還是很常見的，試壓泵的工作液體一般就是水，不過除了水之外，也可以是非常純凈的礦物油，而試壓泵一般就是分為電動與手動兩種。
